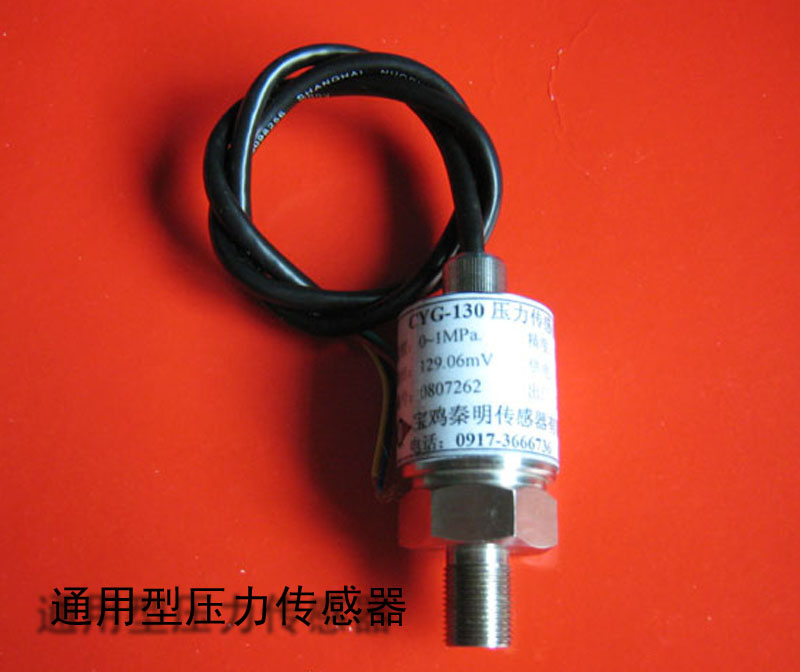

通用型壓阻式壓力傳感器
|
| |
CYG101、CYG113、CYG105、CYG115 |
| |
| 該系列產品均為擴散硅壓阻式壓力傳感器。是我們自己設計定型且各方面均已非常成熟的傳感器 |
| 產品。它是利用壓阻效應原理，采用半導體集成電路工藝及特殊工藝制成的一種用于力學量檢測的傳感器。其主要特點是高精度、高靈敏度、高穩定性和高可靠性。CYG101是我國設計定型的一個壓阻壓力傳感器系列。其實測壽命已達107壓力循環，平均無故障工作時間105小時以上，還可用于測量低達﹣100Kpa的負壓，精度與測正壓相同。CYG113量程下延至數百到數千毫米水柱，具有更高的靈敏度急剛高的分辨率，是低壓測量的最佳選擇。而CYG105、CYG115則是針對中、高壓力量程設計的 |
，具有優良的性價比和動態性能。
|
| 一.主要技術指標 |
型 號 |
CYG113 |
CYG101 |
CYG105 |
CYG115 |
量 程 |
0—4，6，10…KPa |
0—100…1000KPa |
0—1,1.6…MPa |
0—10,16…MPa |
零位輸出 |
≤±10mv |
滿量程輸出 |
50mV±30﹪ |
80mV±30﹪ |
過載能力 |
150﹪ |
供電電源 |
恒流源供電5—12mA或恒壓源供電15VDC |
電橋阻抗 |
0.6—1.2 K |
補償溫區 |
﹣10℃—﹢60℃ |
工作溫區 |
﹣40℃—﹢80℃ |
適用介質 |
對硅、玻璃、環氧樹脂不腐蝕、相兼容的介質 |
|
| |
二.分檔性能參數
|
指標
檔級 |
零點時漂 mv/8小時
|
零點溫度系數
×10﹣4 / ℃·FS
|
靈敏度溫度系數
×10﹣4 / ℃·FS
|
非線性 ±﹪FS
|
不重復性，遲滯 ﹪FS
|
A |
0.2 |
5 |
5 |
0.5 |
0.2 |
B |
0.1 |
3 |
3 |
0.3 |
0.15 |
C |
0.1 |
1.5 |
2 |
0.15 |
0.1 |
D |
高精度要求特定 |
|
| |
| 三. 標準外形、壓力接口及殼體材料 |
| |
| 下圖為 CYG101、 CYG113 、 CYG105 、 CYG115的標準外形，標準壓力接口M12×1、M20X1.5,殼體 |
| 材料為1Cr18Ni9Ti不銹鋼�？梢越邮芊菢�(biāo)準的外形、壓力接口、材料的加工要求。 |
|
|
|
| |
|
